雙電源自動轉換開關電器
SVVOS1 系列
?

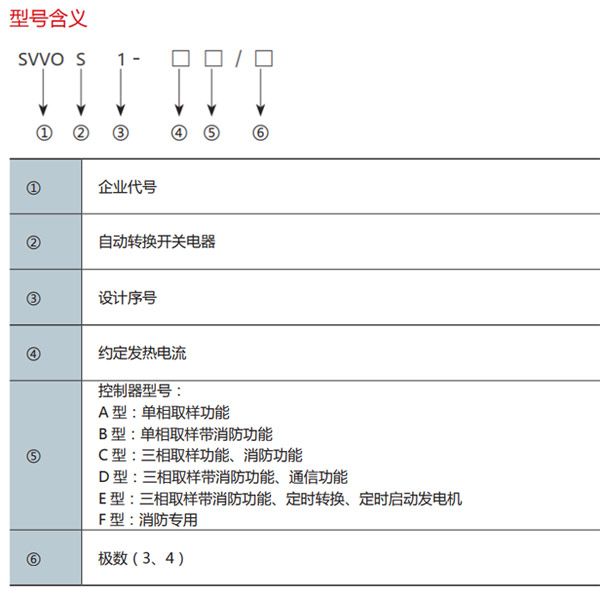

適用范圍
SVVOS1 系列自動轉換開關主要用于交流 50Hz，額定工作電壓 400V，額定電流 16A 至 3200A 的配電或電動機網絡中一主一備或互為備用電源切換系統及市電和發電機組的負荷切換。同時可用于不頻繁接通和分斷電路的隔離之用。
產品廣泛應用于消防、醫院、銀行、高層建筑等不允許斷電的重要供電場所的輸、配電系統及自動化系統。 產品符合 GB/T 14048.11 標準。

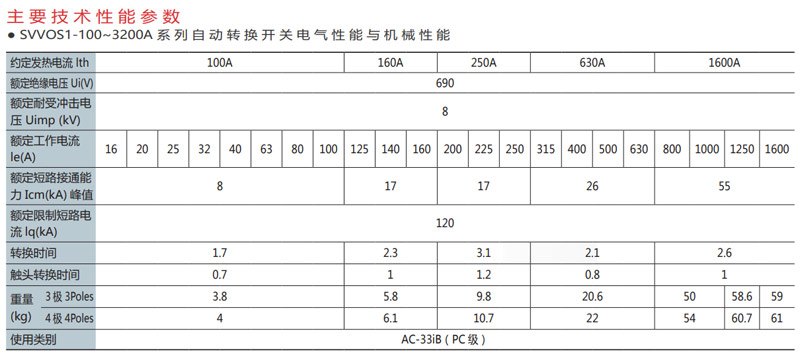

工作條件
● 周圍空氣溫度：-5℃ ~+40℃，且 24h 平均值不超過 +35℃；
● 大氣條件：大氣的相對濕度在周圍最高溫度 +40℃ 時不超過 50%，在較低的溫度下可以有較高的濕度，在最濕月的月平均最低溫度 +25℃時，該月的平均最大相對濕度為 90%，并考慮到因溫度變化在表面上的凝露。
● 海拔高度：安裝地點的海拔不超過 2000m；
● 污染等級：安裝地點的環境污染等級為 3 級。
性能及特點
● 采用雙列復合式觸頭＼橫拉式機構＼微電機預儲能及微電子控制技術，基本實現零飛??；
● 采用可靠的機械聯鎖和電氣聯鎖，執行元器件采用獨立的負荷隔離開關，使用安全可靠；
● 采用過零位技術，緊急情況下可強制置零（同時切斷兩路電源），滿足消防聯動需要；
● 執行負荷隔離開關切換采用單一電動機驅動，切換可靠平穩、無嗓音、沖擊力?。?/p>
● 操作器驅動電機只在執行負荷隔離開關切換瞬間通過電流，穩態工作無需提供工作電流，節能顯著；
● 執行負荷隔離開關帶有機械聯鎖裝置，保證常用、備用電源工作可靠互不干涉；
● 具有明顯通斷位置指示、掛鎖等功能，可靠實現電源與負載間的隔離；
● 安全性能好，自動化程度高，可靠性高，使用壽命 8000 次以上；
● 機電一體化設計，開關轉換準確、靈活、順暢，采用國際先進的邏輯控制技術，抗干擾能力強，對外無干擾；
● 具有主電源合、備用電源分；主電源分、備用電源合；主、備電源均斷開三種穩定工作（| -o-||）；
● 安裝方便，控制回路采用接插式端子連接；
● 四種操作功能：緊急手動操作、電動遠程控制操作、自動控制狀態時緊急斷開操作、自動控制操作。

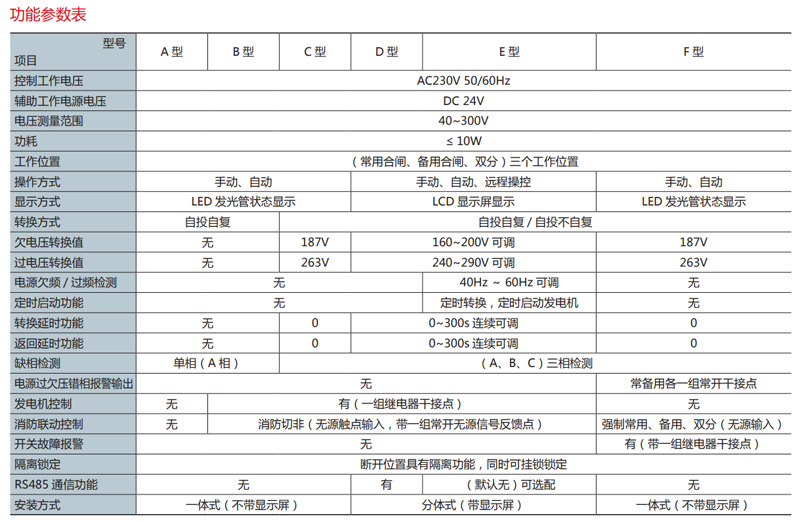

基本型開關控制特性
● 適用于兩路電源的主備系統，自投自復
● 可外接進行功能擴展。
● 自動、遠控、手動控制功能；
● 延時 0.5s 檢測信號，防止誤動作；
● 自動狀態具有遠程控制“O”位；
● 鑰匙開關選擇操作方式；
● 可配 RS-485 通訊接口（選配件），可根據用戶需要進行配置。

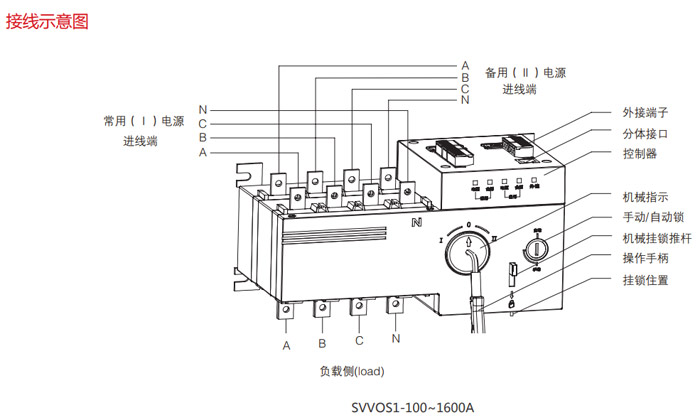

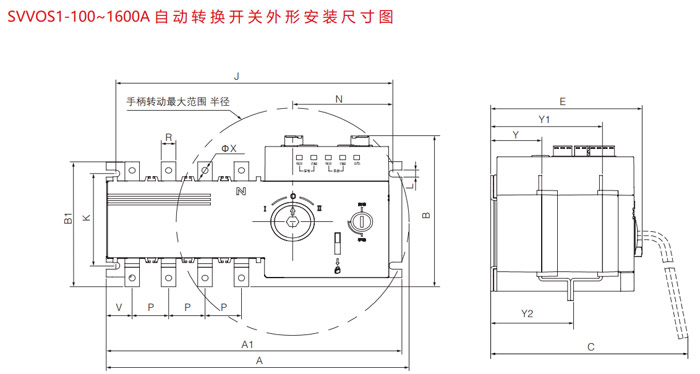

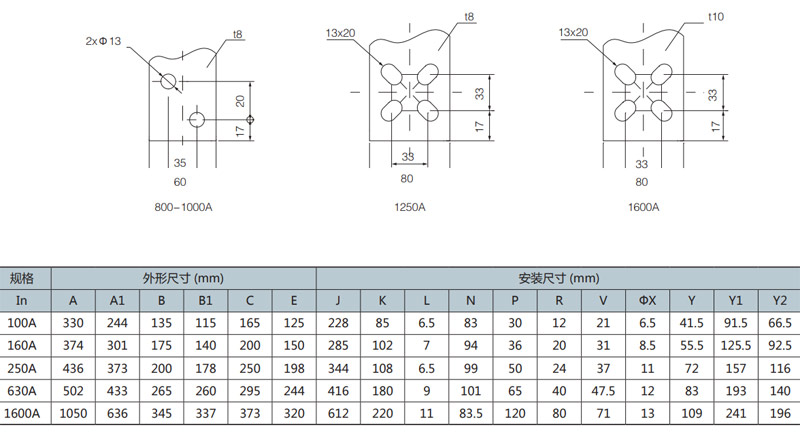

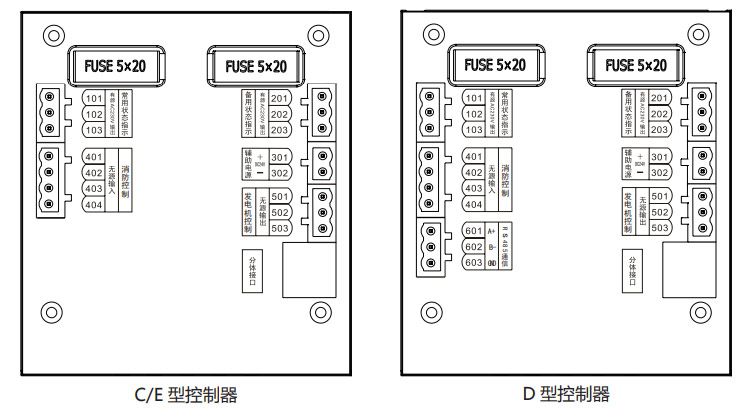

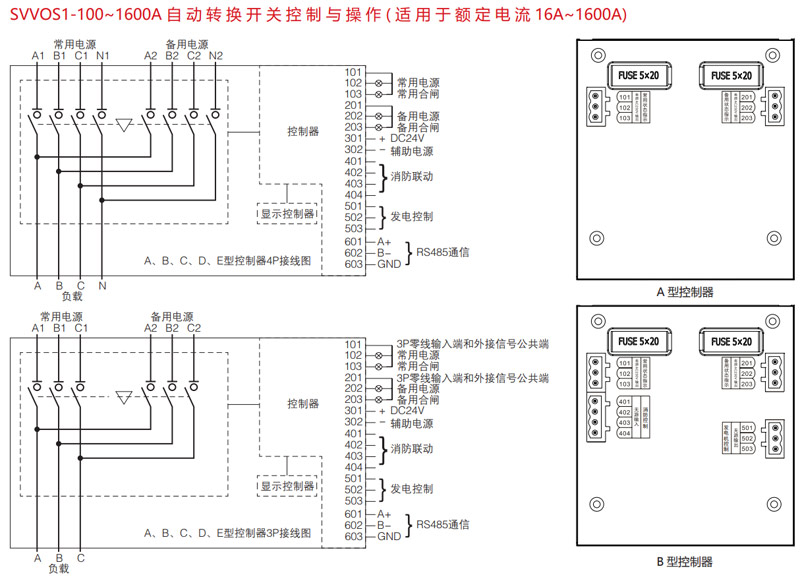

1. 外接端子接線說明
101 ～ 103: 常用電源外接狀態指示型號輸出（有源 AC220V/0.5A）
101--- 信號燈公用零線及 3P 零線輸入端 102--- 常用電源信號輸出 103--- 常用合閘信號輸出
201 ～ 203: 備用電源外接狀態指示信號輸出 ( 有源 AC220V/0.5A)
201--- 信號燈公用零線及 3P 零線輸入端 202--- 備用電源信號輸出 203--- 備用合閘信號輸出
301 ～ 302: 控制器直流輔助電源輸入端（DC24V-30V 0.5A）
給控制器接入輔助電源的目的主要是在電網 - 發動機模式下控制發電機的啟動延時時間，如不接入輔助電源則發電機啟動延時時間為 0 秒，在不需要發電機啟動延時功能時可不用接入輔助電源。
401~404：消防聯動控制端口，該端口用于在消防設備報警后遠程控制本開關切斷電源
401、402- 消防聯動控制信號輸入端，該接口外部只能接一組常開無源觸點（若消防設備送出信號為有源信號時，必須先通過一個小型繼電器轉接后再將繼電器常開觸點接入控制器，否則會燒毀控制器） 當外部觸點閉合后控制器立即控制開關轉換到分閘位置切斷負載電源，同時通過 403 和 404 端子返回一個信號到消防控制中心；
403、404- 內部為一組常開繼電器干節點，用于消防動作返回信號之用；端子在正常的時候為常開，當有消防信號送入控制器且開關轉換到分閘位置時 403 和 404 接通。（注：當消防聯動功能啟動后自動轉換開關將停止工作，若要使開關在正常轉換，必須先撤除消防信號，再將控制面板上的自動手動控制開關轉換一次后開關即可恢復正常轉換。）
501~503：發電機啟動控制信號輸出端

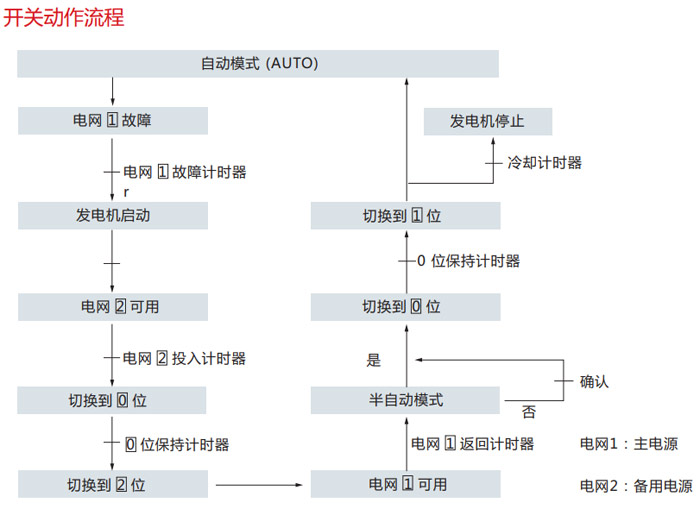

當備用電源是來自啟動發電機組時，用戶可通過 501~503 端子與發電機控制器連接后完成自動啟動發電機功能，501~503 內部為一組 3A 無源繼電器干節點，502 為繼電器公共端，503 為繼電器常閉點，501 為常開點；在電網 - 發電機工作模式下且控制器處于自動控制，當常用電源正常時 502 與 501 閉合，502 與 503斷開，若常用電源出現故障且備用電源沒電時，502 與 503 經發電機啟動延時時間后閉合，同時 502與 501 斷開，發出發電機啟動信號，發電機啟動成功后開關自動轉換到備用電源側向負載供電，在備用電源供電過程中如果常用電源恢復正常，則控制器經返回延時后控制開關轉換到常用電源，常用斷路器閉合后 502 與 501 經發電機停機延時后閉合、502 與 503 斷開，發出停機信號。
601~603：RS485 通信端口；601---A+、602---B-、603---GND。通信協議（MODBUS-RTU）

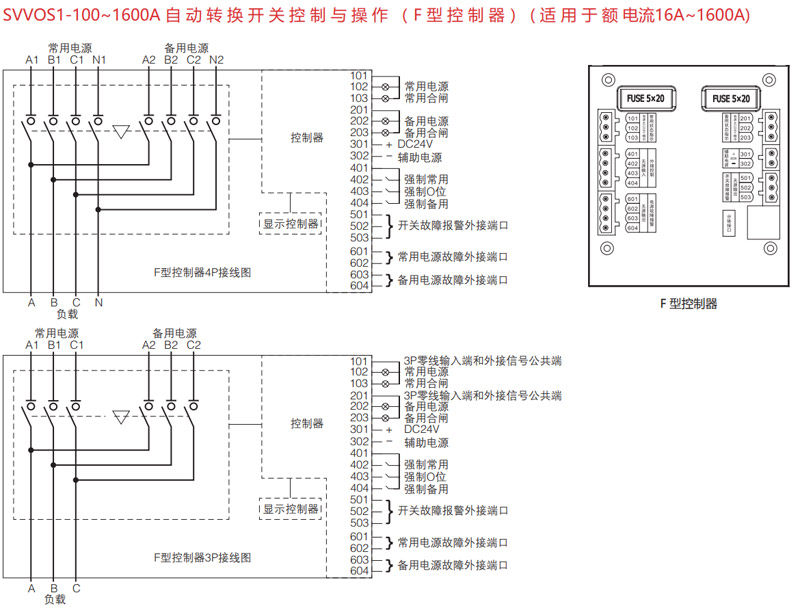

1. 外接端子接線說明
101 ～ 103: 常用電源外接狀態指示型號輸出（有源 AC220V/0.5A）
101--- 信號燈公用零線及 3P 零線輸入端 102--- 常用電源信號輸出 103--- 常用合閘信號輸出
201 ～ 203: 備用電源外接狀態指示信號輸出 ( 有源 AC220V/0.5A)
201--- 信號燈公用零線及 3P 零線輸入端 202--- 備用電源信號輸出 203--- 備用合閘信號輸出
301 ～ 302: 輔助電源 DC24V 輸入
301---DC24V 正極輸入 302---DC24V 負極輸入
401 ～ 404：外接控制端口
401--- 控制公共端； 402--- 常用合閘； 403--- 雙分位置； 404--- 備用合閘；
501 ～ 503：開關故障報警外接端口
501--- 報警信號常開點 502--- 報警信號公共端 503--- 報警信號常閉點
601 ～ 604：常用 / 備用電源故障報警端口
601 ～ 602--- 常用電源故障外接端口 603 ～ 604--- 備用電源故障外接端口
注：
1. 開關故障報警端口說明；當產品轉換正常無異常時，502 與 503 閉合，當產品出現異常；如堵轉 , 合閘不到位時 , 控制器判定開關異常后 501 與 502 導通輸出反饋信號。
（干接點）
2. 常用 / 備用電源故障報警端口說明；當輸入電源正確時 , 常用及備用端口處于常閉狀態。如相序錯誤及缺相時由常閉轉換成常開給出反饋信號。（干接點）
